Comment choisir et installer sa pompe submersible WORMS ?

Comment choisir au mieux sa pompe submersible en fonction de l'utilisation recherchée ?

Les pompes à eau -  électriques - Submersibles - WORMS

Une pompe à eau immergée ou submersible peut être utilisée de façon à pomper l'eau d'un puit, arroser son jardin, évacuer des eaux usées etc.

Selon l'utilisation recherchée TRConseil vous propose 2 gammes comprenant 3 modèles de motopompe à eau la PXL-25, la PX-50 et la BHV4010S.

Il y a plusieurs caratérisitiques importantes à prendre en comptes :

- La nature de l'eau (Claires, chargées, très chargées)

- Le débit

- La pression

- La hauteur de Manométrie Totale (Voir schéma)

Qu'est ce qu'une pompe submersible (appelée aussi pompe à eau immergée) ?

Comme son nom l'indique, cette pompe à eau est installée directement dans l'eau qui nécéssite d'être pompée.

Notre gamme de pompes submersibles comporte 3 modèles adaptés à plusieurs types d'utilisation.

La gamme PX

Le modèle PX-50

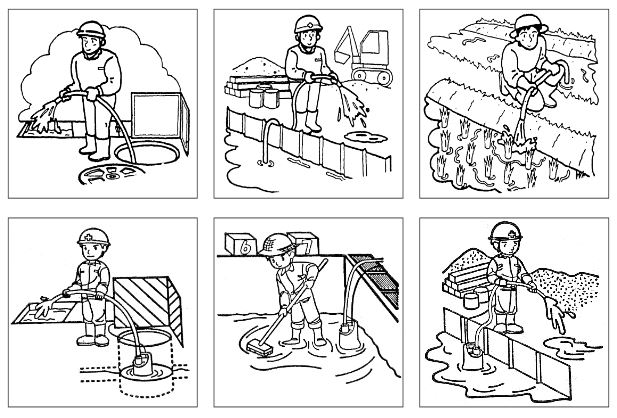

 Les utilisations adaptées à la pompe immergée WORMS PX-50

• Conçu pour l'acheminement et évacuation d’eau pour constructions et travaux de génie civil
• Travaux d’alimentation et de vidange d’eau
• Différents types d’installations industrielles
• Irrigation des graines et pépinières
• Installations d’horticulture
• Aspersion d’eau
• Alimentation et évacuation (d’eau fraîche) pour élevages de poissons
• Arrosage de jardins
• Alimentation et évacuation d’eau pour fontaines.

-> Ce modèle est adapté aux eaux chargées

Caractéristiques pompe à eau submersible WORMS PX-50

• Type de Pompe: Submersible
• Ø du Raccord de Refoulement (mm): 50
• Débit Maximum (L/min): 260
• Débit Maximum (m3/h): 15,6
• HMT (Hauteur Manométrique Totale): 10m
• Granulométrie (Ø trou de crépine) (mm): 6
• Type du Moteur: Électrique 230 V ~ / 50 Hz
• Intensité (A): 3,6
• Puissance absorbée (W): 620
• Vitesse moteur (tr/min): 2900
• Longueur cordon électrique (m): 10
• Dimensions ØxH (mm): 180 x 290
• Dimensions Emballage LxlxH (mm): 240 x 240 x 380
• Poids Net à Sec (kg): 10
• Poids Brut Emballé (kg): 12
• Accessoires Standards Fournis: Corde longueur 5 m, raccord à visser et collier

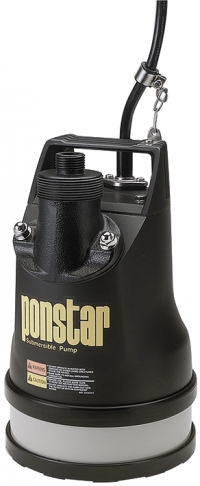

Le modèle PXL-25

  Les utilisations adaptées à la pompe immergée WORMS PXL-25

• Approprié pour l’évacuation des eaux résiduelles de sites de constructions
• réservoir sur les toits d’immeubles
• de piscines
• d’élevage de poissons
• d’eau souterraine et à accès étroit comme les puits d’accès.

-> Ce modèle est préconisé pour les eaux claires

Caractéristiques pompe à eau submersible WORMS PXL-25

• Type de Pompe: Submersible
• Ø du Raccord de Refoulement (mm): 25
• Débit Maximum (L/min): 120
• Débit Maximum (m3/h): 7,2
• HMT (Hauteur Manométrique Totale): 10m
• Granulométrie (Ø trou de crépine) (mm): 1
• Type du Moteur: Électrique 230 V ~ / 50 Hz
• Intensité (A): 2,9
• Puissance absorbée (W): 540
• Vitesse moteur (tr/min): 2900
• Longueur cordon électrique (m): 10
• Dimensions ØxH (mm): 190 x 320
• Dimensions Emballage LxlxH (mm): 240 x 240 x 400
• Poids Net à Sec (kg): 11,5
• Poids Brut Emballé (kg): 12,7
• Accessoires Standards Fournis: Corde longueur 5 m, raccord à visser et collier

La gamme SUMO

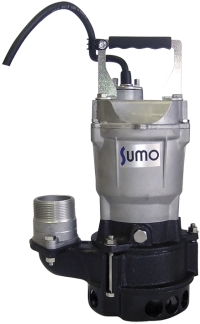

Le modèle SUMO BHV401S

 Les utilisations adaptées à la pompe immergée WORMS BHV401S

• Conçu pour l'acheminement et évacuation d’eau pour constructions et travaux de génie civil
• Travaux d’alimentation et de vidange d’eau
• Différents types d’installations industrielles
• Evacutation eaux de chantier


-> Ce modèle est adapté aux eaux très chargées

Caractéristiques pompe à eau submersible WORMS SUMO BHV401S

• Ø du Raccord de Refoulement (mm): 50
• Débit Maximum (L/min): 250
• Débit Maximum (m3/h): 15
• HMT (Hauteur Manométrique Totale): 11 m

• Granulométrie (Ø trou de crépine) (mm): 25
• Type du Moteur: Électrique 230 V ~ / 50 Hz
• Puissance absorbée (W): 650
• Vitesse moteur (tr/min): 2950
• Longueur cordon électrique (m): 10
• Dimensions ØxH (mm): 188 x 372
• Poids Net à Sec (kg): 10
• Poids Brut Emballé (kg): 11

Comment installer une pompe immergée ?

La gamme PX

1) Le lieu d'utilisation

Lorsque qu’un tuyau est utilisé pour le raccordement, maintenir le tuyau aussi droit que possible

car un tuyau trop courbé réduit le débit d’eau.

Éviter de placer le point de déversement sous l’eau.L’écoulement d’eau peut parfois

se renverser par effet de siphon à l’arrêt de l’utilisation.



3) Installation

Pour déplacer ou installer la pompe, tenir la pompe par la poignée ou par une corde accrochée à la

poignée.

Si le câble sous caoutchouc est tiré au lieu de la corde, les fils du noyau peuvent parfois

se couper. Pour rallonger le câble, utiliser un câble d’au moins la même taille ou d’une plus grande

taille que celui attaché à la pompe. Il est indispensable de ne jamais disposer la jonction entre la ligne

principale et la rallonge dans l’eau.

 Regarder le manuel utilisation

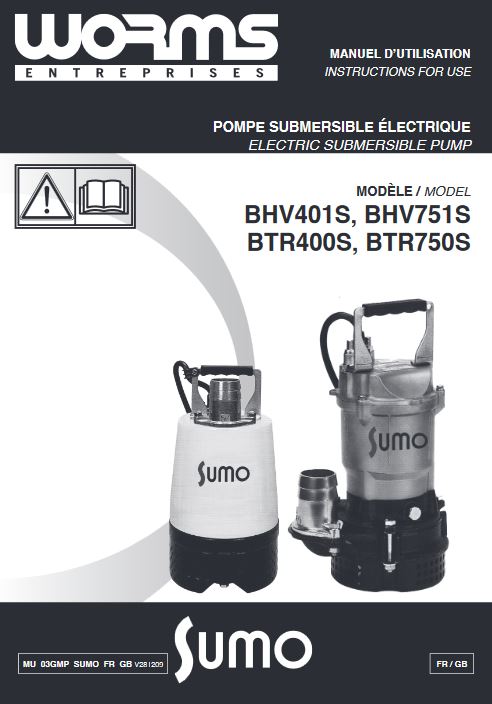

La gamme SUMO



1) Vérifiez que la tension réseau est compatible avec les données de la plaque de la pompe.



2) Tous les travaux électriques doivent être effectués par un électricien professionnel

• Le câble d’alimentation de la pompe submersible ne doit pas être raccourci ou prolongé.

• Cette pompe est équipée d’un type de câble spécial, qui, en cas de dommages

doit être remplacé par une pièce d’origine.



3) la pompe doit être alimentée par un circuit comportant un dispositif à courant différentiel résiduel

(DDR) de courant différentiel de fonctionnement assigné ne dépassant pas 30 mA.



4) Ne jamais tirer la pompe par son câble d’alimentation, car cela causera des infiltrations d’eau dans

le moteur. Toujours attacher une corde ou chaîne à la poignée pour la descente ou la remonté de la

pompe.

5) Vérifiez que les câbles ne soient pas coudés ou qu’ils ne fassent pas des nœuds.



6) Évitez de faire des coudes dans le montage de la tuyauterie, afin de ne pas freiner le débit.



7) Ne pas installer la pompe directement sur un sol boueux, qui pourrait être aspiré et pourrait colmater

les tuyaux.



8) Si la pompe a fonctionné dans de l’eau chargée, la faire fonctionner pendant une courte période

dans de l’eau propre pour rincer l’argile, le ciment ou d’autres types de saletés qui si elles sont laissées

dans la pompe, bloquent la turbine et détruisent le joint.



9) La pompe est fournie avec une protection de surcharge à réinitialisation automatique

une protection externe n’est donc pas nécessaire. La sécurité intégrée au moteur stoppe

automatiquement en cas de blocage de la turbine ou de surcharge.



/!\ LA POMPE ÉTANT ÉQUIPÉE D’UNE PROTECTION A RÉARMEMENT AUTOMATIQUE CONTRE LES

SURCHARGES, ELLE DOIT TOUJOURS ÊTRE DÉCONNECTÉE DE SON ALIMENTATION AVANT

TOUTE MANIPULATION, POUR ÉVITER TOUT RISQUE DE DÉMARRAGE INTEMPESTIF.



10)La pompe ne doit en aucun cas être utilisée lorsqu’une personne se trouve dans l’eau. Si une

personne est dans l’eau lorsque la pompe est immergée, ne jamais démarrer la pompe. Aucune

personne ou animal ne doivent se situer dans le bassin, piscine, bac.. lorsque la pompe est en

fonctionnement.



11) Après utilisation :



Contrôleret nettoyer l’intérieur et l’extérieur de la pompe avec de l’eau propre.



12) Stockage : la conserver dans un endroit sec.
