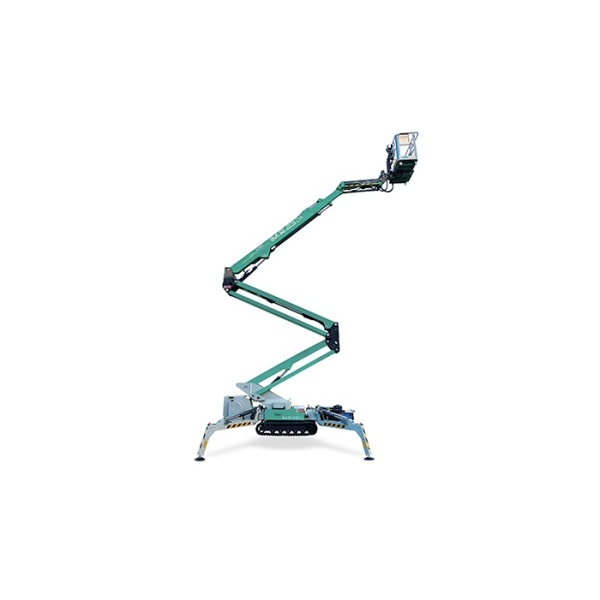

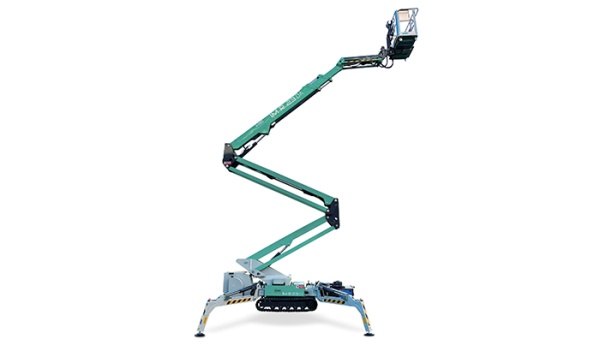

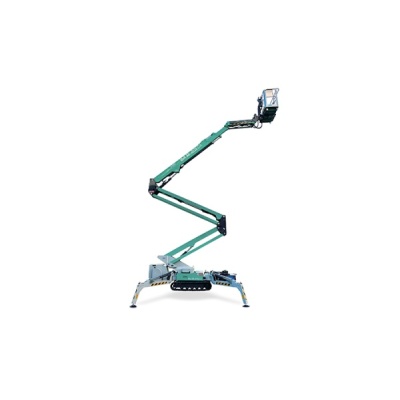

Nacelle Araignée IMER IM R 23 DA

Nacelle Araignée IMER IM R 23 DA

Equipements de Série:

Pieds stabilisateurs Ø 200 mm
Pompe à main d’urgence
Vanne d’arrêt sur tous les actionneurs
Compteur horaire électronique
Cellule de charge
Potence hydraulique
Chenilles en caoutchouc
Voie variable hydraulique
Moteurs de traction du train de roulement à double à vitesse
Pompe électrique 230V - 16 A pour utilisation sur secteur
Conduites air/eau dans la nacelle
Prise 230 V - 16 A dans le panier
Moteur essence Honda iGX800 - 20,1 CV 3600 tr/min
Moteur diesel Yanmar 3TNV70 - 20,8 CV 3600 tr/min
Télécommande sans fil
Kit Imer View Professionnel
Rotation du panier ± 62° qui permet un positionnement complet au travail dans toutes les conditions.
Bi-énergie
3 positionnement de pieds

LES +

Double bras articulé avec flèche active pour un rendement élevé dans toutes les conditions de chantier.
Double zone de stabilisation pour une plus grande flexibilité d’utilisation dans diverses situations de travail.
Chenilles extensibles hydrauliquement : permettent une plus grande stabilité et traction pour se déplacer sur chantier ou dans des zones inaccessibles.
Panneau de commande de dernière génération : permet une utilisation rapide et polyvalente de la machine.
Commandes électro-hydrauliques simultanées : efficacité et sécurité pour les opérateurs.
Stabilisation automatique en position de travail, pour un confort d’utilisation maximal et une sécurité maximale.
Cellule de charge de dernière génération pour plus de sécurité et de meilleures performances.
Rotation totale non continue de la tourelle (± 180°) : permet une excellente accessibilité aérienne dans toute situation de travail.
Dimensions compactes et zone de stabilisation de la machine très limitée.
Moteur protégé par une structure robuste qui évite les dommages en cas de chute de matériel.
Nacelle en aluminium de dimensions 1,40 x 0,75 x 1,10 m.
Conception innovante avec structure complètement fermée.

Schémas Techniques:

Hauteur de travail	22.85 m
Hauteur au plancher	20.85 m
Déport latéral	Zone stabilisée standard 10.6 m / 230 kg 12 m / 140 kg Zone stabilisée étroite 7.3 m / 230 kg 8.6 m / 140 kg
Rotation de la tourelle	360° (non continue)
Dimensions du panier	1.40 x 0.75 x 1.10 m
Longueur de transport	5.7 m (avec panier) 4.95 m (sans panier)
Largeur de transport	max 1.28 m (avec panier) min 0.98 m (sans panier)
Hauteur machine repliée	min 1.99 m max 2.10 m (avec stabilisateurs)
Encombrement stabilisateurs dépliés	3.9 x 3.7 m (stabilisation standard) 2.7 x 4.9 m (stabilisation étroite)
Vitesse max.	0 - 2.8 km/h
Pente franchissable	18° (30 %)
Charge utile	230 kg
Motorisations	Electrique 230 V - 2.2 kW / HONDA IGX800 20.1 ch - 3600 tr/min (essence) / YANMAR 3TNV70 20.8 ch - 3600 tr/min (diesel)
Poids total de la machine	2 960 kg (essence) / 3 000 kg (diesel)
